在实际工作中，工程师可能会接受到STP等中间格式的模型，模型里面有很多丰富的曲线结构，我们不知道这些曲线是如何生成的，按照传统的建模方式可能需要很长时间才能拟合出这些曲线，而且还无法保证与原模型曲线保持一致。

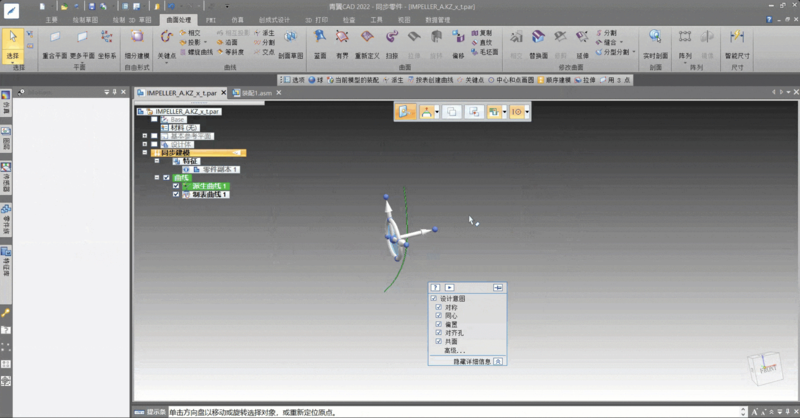

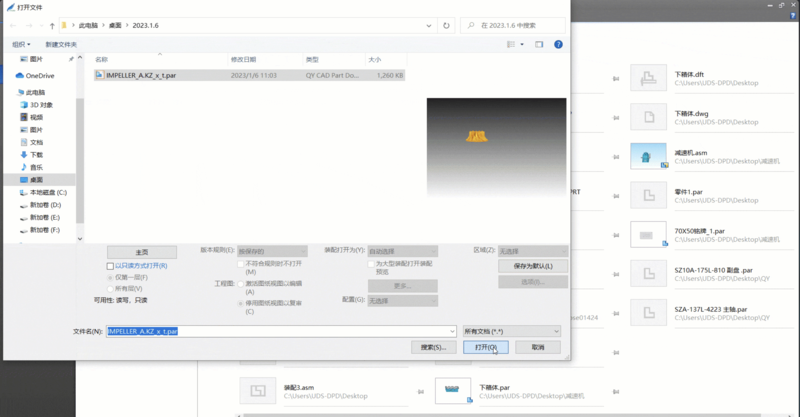

1  派生曲线：用青翼CAD打开中间格式的模型，使用“曲面处理”模块中的“派生”命令，生成我们想要拟合的曲线

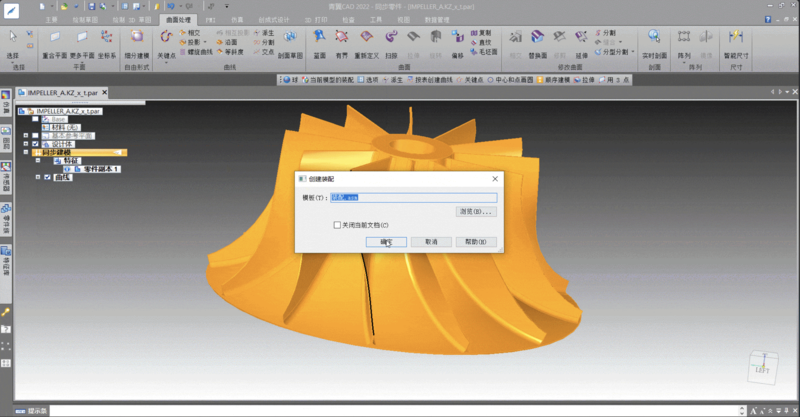

2  原位创建：新建当前模型的装配，使用原位创建生成一个小球模型

3  路径装配关系：使用装配命令，让小球与派生曲线进行装配

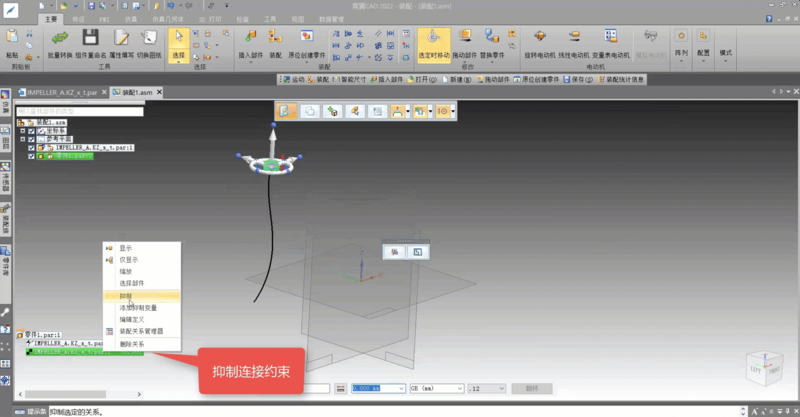

装配完成后，要把“连接”约束进行抑制。

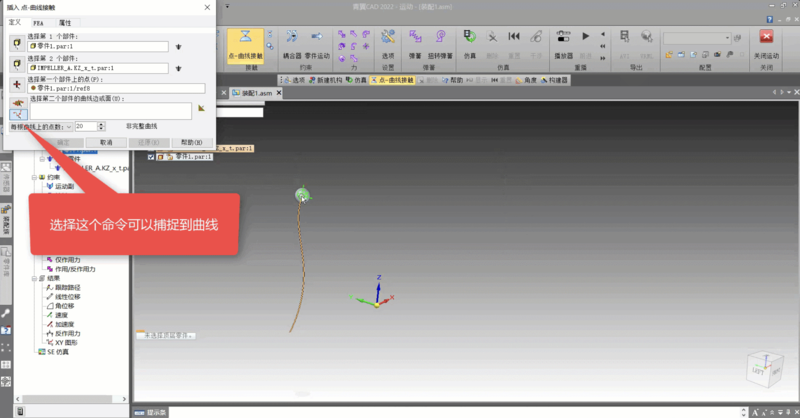

4  MOTION仿真：新建“机构”，创建仿真需要的约束关系

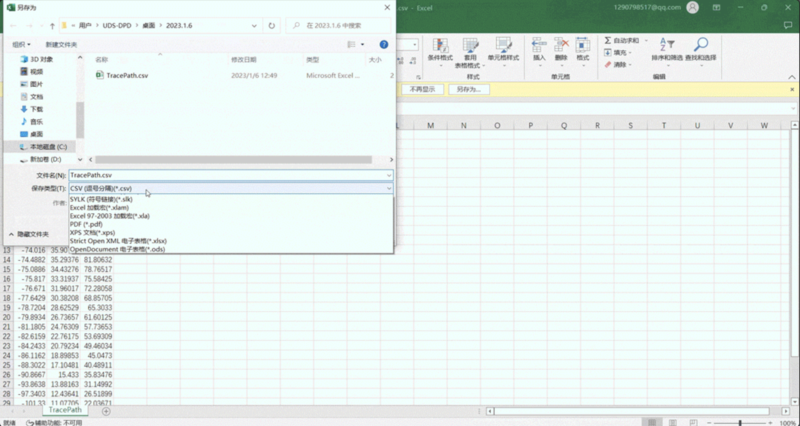

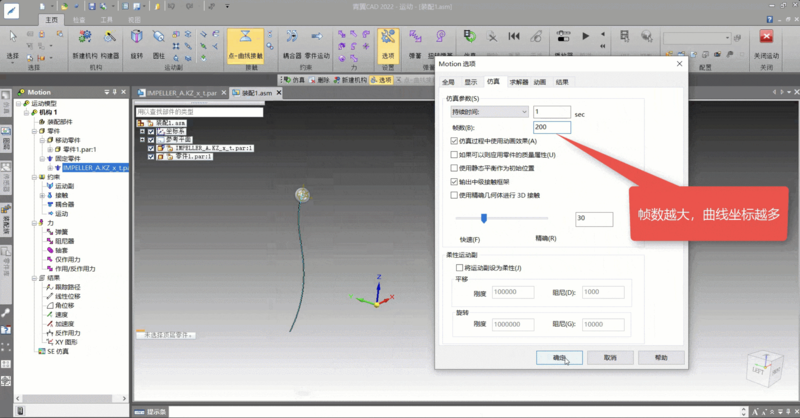

5  选项设置：设置方向、帧数，创建跟踪路径，导出表格

6  对Excel表格曲线数据进行处理，删除不需要的数据

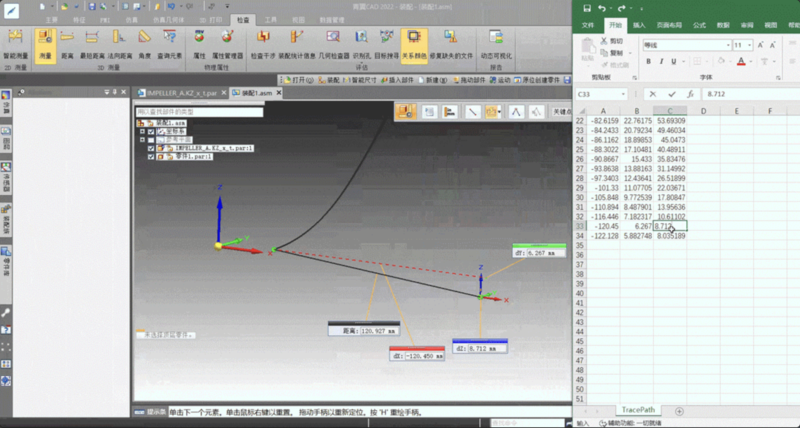

7  测量曲线最低点坐标，填入Excel表格中

8  使用“关键点”生成拟合曲线

相比利用传统的方式建模，利用青翼CAD中MOTION仿真可以大大提高建模效率。
