在某公司参数化设计项目中，客户希望在其产品筒体零件上开孔，并通过若干个主参数控制开孔效果。其所需开孔效果：

1. 在筒体轴线方向可以设置开孔的“定位值”
2. 在圆筒截面方向，开孔“方位”可以在0~360°内调整
3. 通过“偏心距”可以控制孔距离筒体中心的尺寸
4. 开孔轴线可以设置与筒体表面的“夹角”角度

那么，对于客户以上的需求，在青翼CAD中该如何逐一实现，尽数满足呢？接下来，本文将为您一一介绍此类需求的参数化设计技巧。

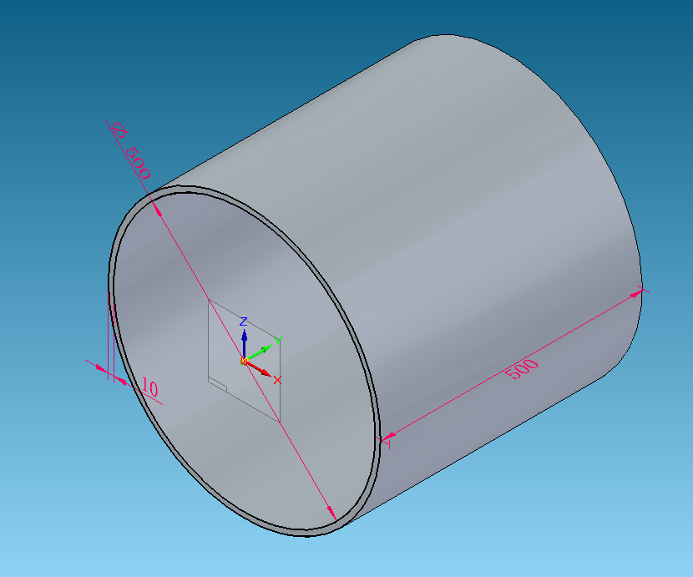

1  首先，拉伸圆筒主体

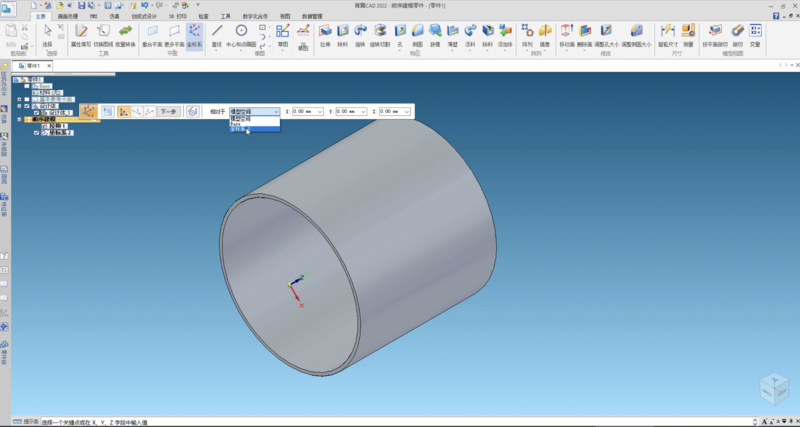

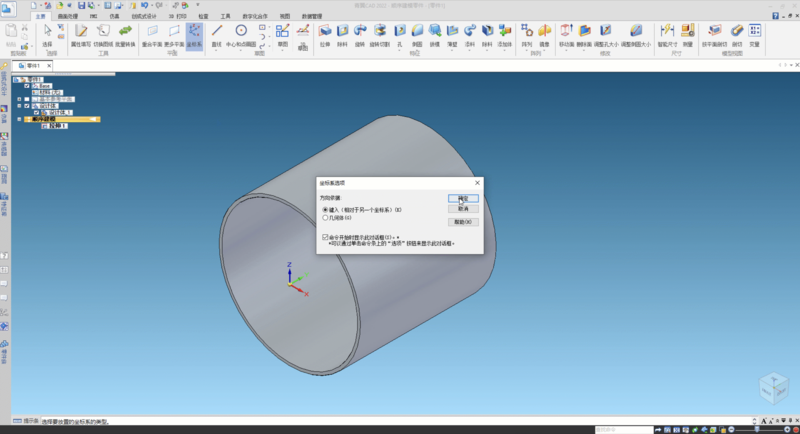

2  使用“坐标系”命令，基于绝对坐标系，新建坐标系1，设置绕Y轴旋转的角度值，作为“方位”的开孔角度控制



3  使用“坐标系”命令，此时基于坐标系1，新建坐标系2，设置沿Y轴方向的定位距离，作为“轴向定位值”的开孔距离控制

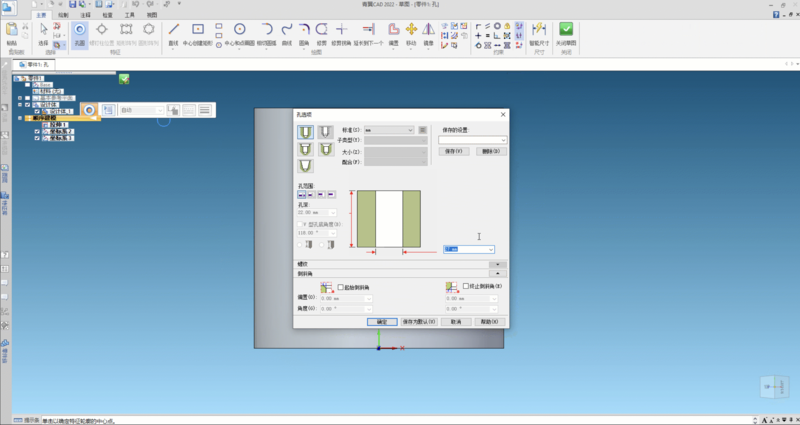

4  使用“孔”命令，在坐标系2的XY平面上，定位孔的轮廓，并向外打穿

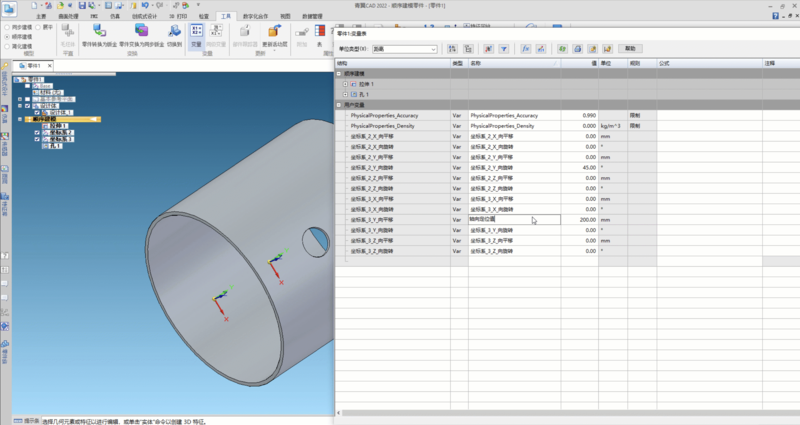

5  打开“变量表”，在用户变量中可以修改坐标变量名称进行区分

坐标系_3_Y向平移=“轴向定位值”

坐标系_2_Y向旋转=“方位”

坐标系_3_X向平移=“偏心距”

坐标系_3_X向旋转=“夹角”

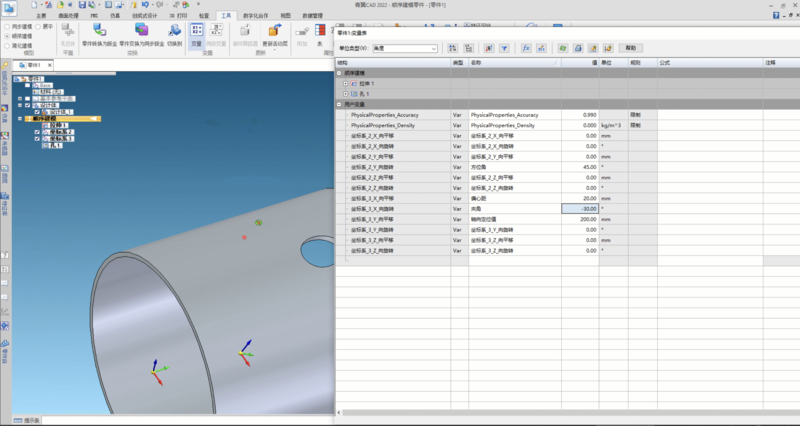

6  通过两个坐标系和四个主参数（“定位值”、“方位”、“偏心距”、“夹角”，），实现客户对开孔的所有需求



在青翼CAD中，通过变量表与模型相结合，可以实现各种各样的参数化设计效果，后续再搭配青翼开发功能，使得设计更便捷化，智能化。



---
